みなさん、こんにちは。


今日はオイルタンクを作っていきます。


ノーマルのCB750Fではサイドカバーの内側にはバッテリーやら小物入れ(車載工具入れ?)やらがあった記憶があるのですが、AHMのCB750Fではそこには大きなオイルタンクがで~んと鎮座しております。


プラ板で作ります。タミヤの白いプラ板です。接着剤はすべてタミヤの流し込みタイプを使用しています。




資料写真を見ながら曲げたりして横の面を組んでいきます。強度を増すために、接着する部分にプラ角棒を噛ませています。
右側面の前よりはぐぐっとカーブしています。




底面を付けました。




ひっくり返して、内面のカドにエポパテで裏打ちをします。




削ります、カドを丸くします。




右前には一段下がっている所があって、キャップが付きます。プラ板を曲げて接着します。




天面を付けます。同様に、カドを削って丸くします。

これで、基本形が出来ました。パテは(裏打ち以外では)使っていません。

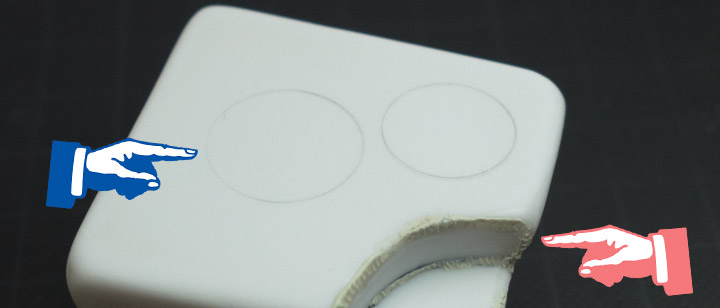

天面には丸いパーツが2か所、付きます。鉛筆でマークしました。(青い指差ししている所)


赤い指差ししているところは、エポパテ(高密度タイプ)を使用して、溶接跡をつけています。




天面に付くパーツその1。プラ板を丸く切って、2枚積層したものです。




該当箇所に当ててみました。ピッタリです。




右側(前側)にも円状のパーツが付きます。こちらは高さがありませんのでプラ板1枚です。




エポパテを使用して丸いパーツの周囲に溶接跡を付けます。キャップはプラ板の積層を削ったものです。

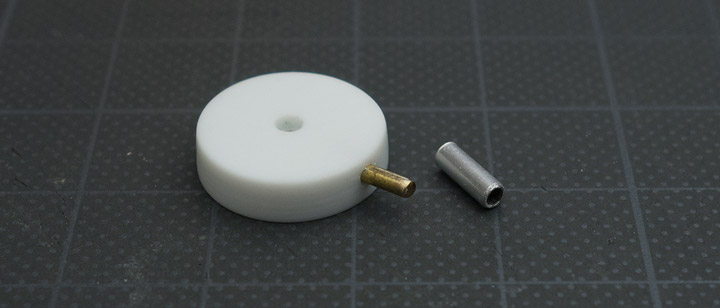

反対側に、チューブが繋がるパイプが出ているので、プラ棒でこしらえます。




これで大体完成です。




こんなふうにオイルラインのジョイントパーツ(プラ棒で作りました)が付くわけです。(銀色のパーツ)



さて作ったオイルタンクをどうやってフレームに固定するのか、という所ですが、いくら資料の写真をのぞきこんでも分からない。
写真を横から角度変えてのぞき込んで見れたらいいのですが。3D情報で全部閉じ込めたら可能なんでしょうかね。



前寄りのところになにかありそう、くらいしか分からないので、適当に見えない感じでステーを作ります。ステーは小さくてプラスチックでは強度が確保出来ないので、洋白板を使いました。




このパーツを、フレームのここに、軸を打って固定します。(軸を打つことで外れにくくなります。)




オイルタンクをフレームの三角のスキマから差し入れて、差し込みます。うまく固定出来るようです。




オイルタンクはこのように、正中にはなく少し右にオフセットされています。
