さあ、というわけで…なんだっけな… そうだ、CB750Fです!


今回はフロントフォークのボトムケースを作っていきますね。
正直見どころがだいぶ終わってしまって皆さん飽きちゃったのではないかと思いますが、まだまだ完成までは時間がかかりそうです。
最後のほうの、塗装~組み上がってくるところはたぶんゾクゾクすると思いますので、今は我慢してください。

AHM,CB750Fフロントフォークの制作1

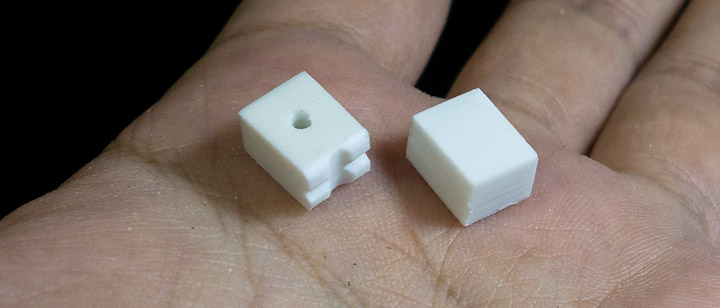

まず写真右のようにプラ板の積層をし、そのあと左のように削ってカタチを作りました。アクスルの周りです。「アスクル」じゃないですよ。
シャフトの穴はまだ小さいですが、最終的には広げます。



AHM,CB750Fフロントフォークの制作2
ざっと1セット作ってみました。細かいところはあとで削って合わせていきます。




キットのボトムケースを利用しますが、余分な出っ張りがたくさんありますのですべてカットしてキレイな筒にしました。


AHM,CB750Fフロントフォークの制作3
アクスルシャフトのところはまったく異なりますので切り落としてさきほどこしらえた部分をつなぎます。



AHM,CB750Fフロントフォークの制作4
資料を見ながら穴をあけたり……。



AHM,CB750Fフロントフォークの制作5

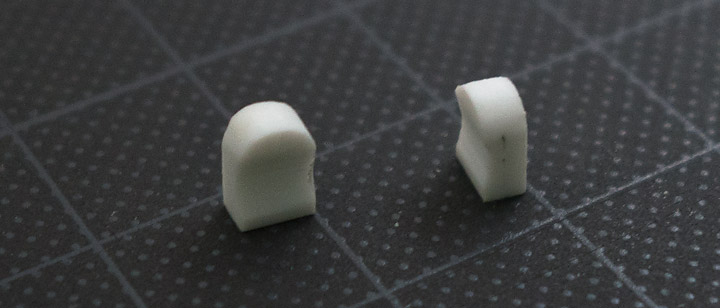

さてこの小さな部品もプラ板の積層から削り出したものです。



AHM,CB750Fフロントフォークの制作6
こちらにセットされました。(マスキングテープの横)
マスキングテープは位置決めに使います。左右がズレていると、この位置は正面から見ると分かってしまいますので。



AHM,CB750Fフロントフォークの制作7
こちらはプラ板3枚を合わせたものです。
実車よりもちょっと大袈裟にしたのですが、いろいろ理由はあるのです。キレイに見えるようにこうしてあります。



AHM,CB750Fフロントフォークの制作8
このようにフォークの後ろ側に付きます。ブレーキキャリパーの下あたり。



AHM,CB750Fフロントフォークの制作9
対称のもの(ペア)を作るので大変ですね。



AHM,CB750Fフロントフォークの制作10
さてこの尖った危ない部品はなんでしょうか。(これもプラ板の積層)



AHM,CB750Fフロントフォークの制作11
フォークの円筒にフィットするように斜めにカットしてあります。



AHM,CB750Fフロントフォークの制作12
このあたりに付きます。ブレーキキャリパーの固定基部のパーツです。



AHM,CB750Fフロントフォークの制作14
この向きから見ると、どのような角度で各パーツが取り付けられているかが分かりやすい。



AHM,CB750Fフロントフォークの制作15
まったく左右対称に、というのはやっぱり難しい……。でも、同時に見える部分さえ気をつければ、あまり気にならないのです。



AHM,CB750Fフロントフォークの制作16
一度サフを吹いて、カタチをチェックしてみました。



AHM,CB750Fフロントフォークの制作17
こういう部分、なんていうんですかね、ベベル?フィレット?

AHM,CB750Fフロントフォークの制作18
こういうところ。
面が別の面と交差するところを、なだらかに繋げる部分です。

一見カタチづくるの面倒そうですが、私がカンタンにやる方法はこんな感じです。





AHM,CB750Fフロントフォークの制作19
さてこのチクチクした部品は、これもプラ板の積層したものを切り出しています。



AHM,CB750Fフロントフォークの制作20
何枚か重ねてこのような基本形を作りました。



AHM,CB750Fフロントフォークの制作21
そして、両方のボトムケースにマスキングテープで位置設定します。



AHM,CB750Fフロントフォークの制作22
接着。これはフロントフェンダーの支えとなる部品でした。



AHM,CB750Fフロントフォークの制作23
こちらも接合部をキレイにしておきます。



AHM,CB750Fフロントフォークの制作24
資料とにらめっこしながら、ワイヤーを曲げていきます。このワイヤーは私が持っているもっとも硬いワイヤーで、この細さですがペンチで曲げるのにも苦労します。(ステンレスバネの素材)
なぜそんな硬い、作業性の悪いワイヤーを使ったかというと、ちょうどいい太さがコレしか無かったからです(^_^;)
私の愛用ニッパーは金属用のゴツいやつですがこれを切るたびにガタガタになります。プラモ用のニッパーでは切れず、刃が折れます。


そしてなぜそんなに硬いワイヤーを買ったのかというと、中学生の頃よく分からずに「金属線ってこれかな?」って買ってしまったのです。
凄いたくさん入っているし、サイズ違いで三種類あるのですが、1番太いやつはもう硬すぎてカットも出来ないしどうしようもありません。いつか役に立つ日がくるといいなあ。

というわけで、こんなときじゃないと減っていかないので積極的に使いました。



AHM,CB750Fフロントフォークの制作25
なんとかカタチ付けて、マスキングテープで金具を合わせて左右を見てみます。



AHM,CB750Fフロントフォークの制作26
これはwaveのボルトですが、センターに切り込みを入れて中心に穴をあけたものです。



AHM,CB750Fフロントフォークの制作、完成。
各ボルト等を取り付けて、ボトムケースは完成です。
